Kia Carnival: Remplacement des fusibles - Fusibles - Entretien - Manuel du conducteur Kia CarnivalKia Carnival: Remplacement des fusibles

Remplacement des fusiblesAvertissement


Remplacement des fusibles

  • Toujours remplacer un fusible avec un autre de même calibre.
  •  Un fusible de calibre plus élevé peut causer des dommages et possiblement un incendie.
  •  Ne remplacez jamais un fusible claqué par un bout de fil ou un papier d'aluminium, même s'il s'agit d'une réparation temporaire. Vous risqueriez de causer des dommages graves au câblage et même un incendie.



Ne jamais utiliser de tournevis ouAttention


Ne jamais utiliser de tournevis ou tout autre objet en métal pour retirer les fusibles, au risque de provoquer un court-circuit et  endommager le système.

Avis

L'étiquette du panneau de fusibles/relais peut différer légèrement des équipements.

Si l'on remplace un fusible ou unAttention

  • Si l'on remplace un fusible ou un relais sauté par un nouveau, s'assurer que le nouveau fusible ou relais s'adapte correctement dans la borne. Si un fusible ou un relais est mal fixé, cela pourrait endommager les fils et les systèmes électriques du véhicule et causer un incendie.
  •  Ne pas enlever les fusibles, les relais et les bornes fixés à l'aide de boulons ou d'écrous. Ces fusibles, relais et bornes pourraient ne pas être resserrés correctement, ce qui pourrait provoquer un incendie. Si des fusibles, des relais ou des bornes fixés à l'aide de boulons ou d'écrous ont sauté, consulter un concessionnaire kia agréé.
  •  Ne placer aucun autre objet dans les bornes des fusibles/relais, comme un circuit ou un fil, à part un fusible ou un relais compatible.

    Ne pas respecter cette directive pourrait provoquer un mauvais contact ou une panne du système.

Compartiment moteur


Compartiment moteur

  1. Éteindre le commutateur de contact et tous les autres commutateurs.
  2. . Enlever le couvercle du panneau de fusibles en appuyant sur le bouton et tirer vers le haut.
  3. . Vérifier le fusible enlevé ; le remplacer s'il est grillé. Pour enlever ou insérer le fusible, utiliser l'outil d'extraction dans le panneau de fusibles principal dans le compartiment moteur.
  4. . Installer un nouveau fusible de la même catégorie et s'assurer qu'il s'enclenche fermement dans les fixations.

S'il est mal serré, consulter un concessionnaire autorisé kia.

Après avoir vérifié le boîtier deAttention


Après avoir vérifié le boîtier de fusibles dans le compartiment moteur, bien rattacher le couvercle afin de prévenir les pannes électriques causées par l'infiltration d'eau.

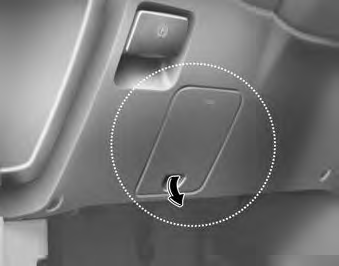

Panneau du côté conducteur
Panneau du côté conducteur

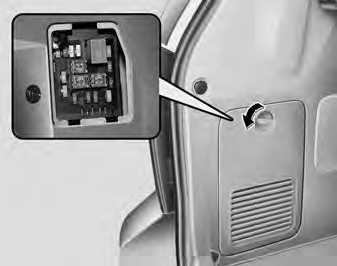

Panneau d'espace de rangement arrière
Panneau d'espace de rangement arrière

Panneau intérieur

  1. Couper le contact ainsi que tous les autres commutateurs.
  2.  Ouvrir le couvercle du panneau de fusibles.


  1. Tirer le fusible pour l'extraire. Utiliser l'outil d'extraction fourni dans le panneau de fusibles.
  2.  Vérifier le fusible retiré et le remplacer s'il est grillé.

    Des fusibles de réserve sont fournis dans le panneau de fusibles principal dans le compartiment moteur.

  3.  Insérer un nouveau fusible de même calibre et s'assurer de l'assujettir solidement dans les pinces.

S'il ne tient pas solidement en place, consulter un concessionnaire kia agréé.

Si aucun fusible de réserve n'est disponible, en utiliser un de même calibre provenant d'un circuit non indispensable pour le fonctionnement du véhicule, comme le fusible pour l'allumecigarette.

Si les phares ou autres composants électriques ne fonctionnent pas, même si les fusibles sont en bon état, vérifier le boîtier de fusibles dans le compartiment moteur. S'il y en a un de grillé, il doit être remplacé.

Fusible principal


Fusible principal

Si le fusible principal est grillé, il doit être enlevé ainsi :

  1.  Débrancher le câble négatif de la batterie.
  2.  Enlever les écrous indiqués dans l'image ci-dessus.
  3.  Remplacer le fusible par un nouveau identique.
  4.  Réinstaller en inversant l'ordre du démontage.

Avis

Si le fusible principal est grillé, consultez un concessionnaire agréé kia.
